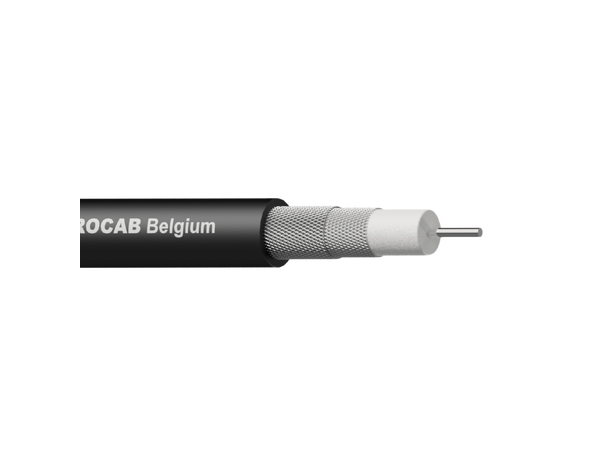

PCX165 er en RG6 / U koaksial videokabel spesielt designet for 12G SDI videooverføringer i både mobile applikasjoner og faste installasjoner for 4K UHD-oppløsninger. Highflex ™ PVC-ytterkappe i kombinasjon med andre høykvalitetsmaterialer garanterer stor fleksibilitet, lang levetid og nøyaktig signaloverføring under alle omstendigheter. Lederseksjonen består av en 18 AWG sølvbelagt kobberleder garanterer en pålitelig signaloverføring for de høyeste frekvensene og er omgitt av en skummet polyetylenisolator. Den doble flettede beskyttelsen består av to individuelle lag med en dekningsgrad på 95%, noe som garanterer best mulig immunitet mot støy og forstyrrelser. Kompatibel med Neutrik NBNC75BTU11.
| Physical Characteristics |
|---|
| Inner conductor | Number of conductors | 1 |
| Section | 0.785 mm² |
| American Wire Gauge | 18 AWG |
| Material | SPC 1 x 1.0 mm (Ø) (OFC) |
| Insulation | Material | FPE 4.75 mm (Ø) |
| | Colours | White |
| Overall shielding | Braiding | TC 16 x 9 x 0.12 mm (Ø) (OFC) |
| Outer jacket | Material | Soft PVC 7.1 mm (Ø) |
| Colours | Black |
| Type of cable | 75 O coaxial video cable |
| Standards and regulations |
|---|
| RoHS2 compliant | According EU Directive 2011/65/EU |
| Reach compliant | According EC 1907/2006 |
| Flammability test | According IEC 60332-1 |
| Indoor / outdoor | UV resistant (UL1581, UVA, 720 h) |
| Smoke emissions | According IEC 61034 |
| Zero halogen compounds | According EN 50267-2-1 |
| IEC 60754 |
| Cabling standard | RG6/U |
| Mechanical Characteristics |
|---|
| Temperature range | Fixed installation | - 20 °C till + 80 °C |
| Mobile installation | - 10 °C till + 70 °C |
| Bending radius | Fixed installation | 8 x outer diameter |
| Mobile installation | 10 x outer diameter |
| Electrical Characteristics |
|---|
| Max. conductor | DC resistance | 22 (O / Km) |
| Dielectric strength | 1.5 (KV / 1 min. DC) |
| Rated voltage | 300 V |
| Nom. Velocity of propagation | 86 % |
| Characteristic impedance | 75 O ± 3 O |
| Conductor to shield Nom. Capacitance | 56 (pF/m) |
| Nom. Delay | 4.1 ns/m |
| Nom. shield DC resistance | 5.92 (O / Km) |
